【動画解説】OPTiM Geo Scanによるペア3次元測量

「OPTiM Geo Scanによるペア3次元測量」編

スムーズな3次元測量が可能

ITS-Squareでは、各種測量・建設DX/ICT対応機器の使い方をわかりやすく紹介する動画を公開しています。

動画を見る時間がない方や、画像と文章で確認したい方は、こちらのページでご確認ください。動画ではわかりにくい部分の解説や、補足情報も紹介します。

今回はOPTiM Geo Scanによるペア3次元測量を解説します。

動画内では機器の説明に重点を置き「映像を通したわかりやすさ」を優先した撮影・編集を行っています。実際の現場作業と手順等に違いがある場合もありますがご了承ください。

はじめに

GeoScan ペア 3次元測量 2名 出来形管理

OPTiM Geo Scanによるペア3次元測量

事前準備

GeoScan ペア 3次元測量 2名 出来形管理

今回は、OPTiMGeoScanの計測を2人で行ってみます。

GeoScan ペア 3次元測量 2名 出来形管理

GNSSレシーバーを伸縮ポールに取り付けられるように加工してあります。

標定点の設定と計測

GeoScan ペア 3次元測量 2名 出来形管理

ワンマン計測時と同様に、画面をタップし標定点の設定をしていきます。

GeoScan ペア 3次元測量 2名 出来形管理

GeoScan ペア 3次元測量 2名 出来形管理

GNSSレシーバーを配置する際は、スキャン範囲への侵入と、ポールの映り込み量に注意が必要です。

GeoScan ペア 3次元測量 2名 出来形管理

動画のように、伸縮ポールにGNSSレシーバーを装着し二人で簡単に計測作業を行うことができます。

ワンポイント情報
  • 小規模現場において、利用頻度の高い光波測量と比較すると、測量業務時間を最大60%※ 削減することができます。
    • ※メーカー算出結果に基づく。測量現場規模は800m2を想定

点群処理ソフトへの取り込みと点群密度の確認

GeoScan ペア 3次元測量 2名 出来形管理

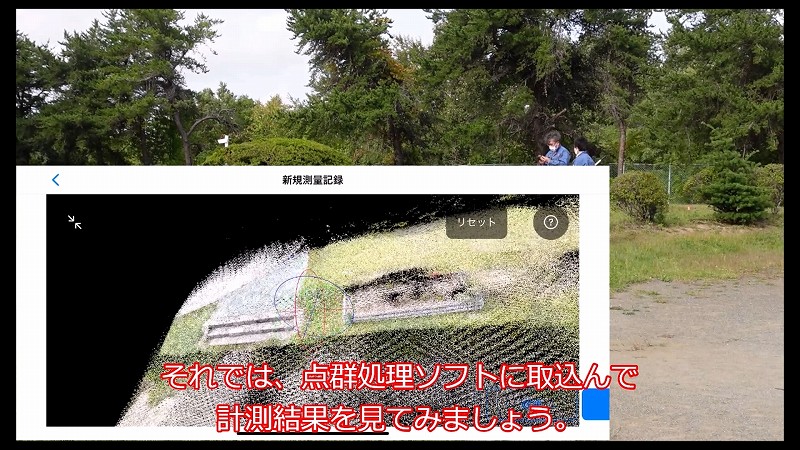

それでは点群処理ソフトに取込んで計測結果を見てみましょう。

GeoScan ペア 3次元測量 2名 出来形管理

ワンマンで計測していた時よりも、移動速度が速かったため点群が薄いような感じがします。

GeoScan ペア 3次元測量 2名 出来形管理

それでは、点群密度を確認してみましょう。

GeoScan ペア 3次元測量 2名 出来形管理

まずは、起工測量時の50cmグリッド

GeoScan ペア 3次元測量 2名 出来形管理

続いて、出来形計測時の10cmグリッド

GeoScan ペア 3次元測量 2名 出来形管理

薄く感じていた点群でしたが、起工時・出来形時ともに正常に取得できていました

サポートはオンラインでも行っています

ネットからのお問い合わせもっと詳しく知りたい方は、お気軽にお問い合わせください。

まとめ

もう一つの動画ではOPTiM Geo Scanによる「ワンマン計測」をご紹介しましたが、ご覧のように2名による「ペア計測」も可能です。

気になる点・詳しく知りたい点があれば、オンラインによるデモ・個別のご説明も承ります。

上記オンラインデモ受付から、まずは空き状況をご確認ください。
