コンクリートテスター+AIを利用したトンネル内コンクリート健全性検査

オープンイノベーション事例

判定の自動化によるトンネル点検支援

アイティエスと応用地質株式会社様のアライアンスにより、コンクリート健全度の自動判定が可能になりました!

1.計測

CTS-03 コンクリートテスター 非破壊検査

コンクリートテスターで圧縮強度を検査

コンクリートテスターは非破壊コンクリートの圧縮強度を推定する検査装置です。

加速度計を内蔵したハンマーでコンクリートを打撃します。
その打撃力波形から機械インピーダンスを計測し、コンクリートの圧縮強度を推定します。

2.定量化

※判定区分は「道路トンネル定期点検要領」に準拠
平成31年3月 国土交通省 道路局 国道・技術課

打撃力波形からコンクリートの健全度を定量的に判定

コンクリートの健全度の違いが波形の違いとしてあらわれます。

3.自動判定

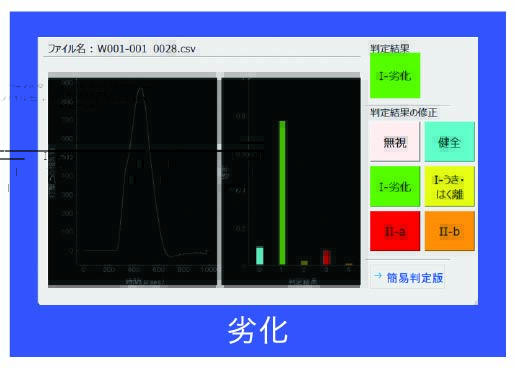

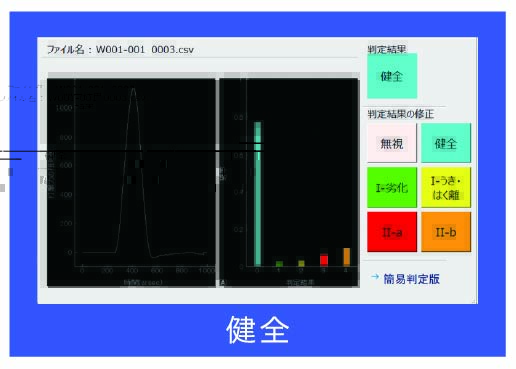

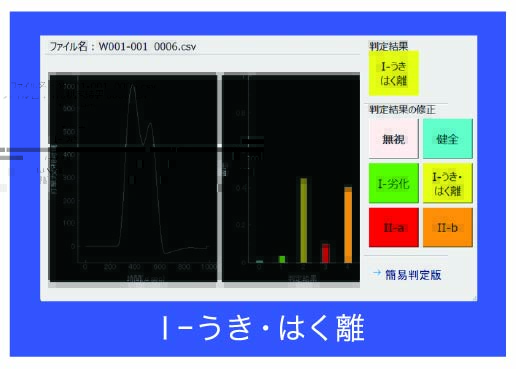

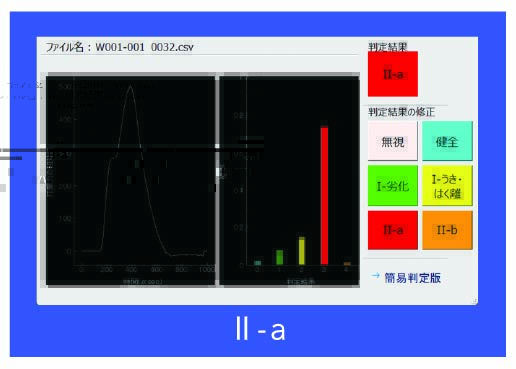

AIで波形を分析、コンクリートの健全度を自動判定

打撃した箇所の状態を

  • 《健全》
  • 《劣化》
  • 《うき・はく離》
    に分類します。

健全度がレベルで表示され、さらなる省力化が可能に!

本システムに関する問い合わせ先

応用地質株式会社

 メンテナンス事業部 Tel:048-652-4956
