SiTE-STRUCTURE

直感的な操作で簡単3Dモデル作成

直感的な
操作性

INNOSiTE
連携

多彩な
出力形式

構造物モデルをもっと身近に!

面からモデル化でEasyモデリング

作成した面を押し出すことで、簡単にモデリング

ソリッドモデルを簡単な操作で作成・配置することができます。基本的な操作は、面を作成して押し出すだけの2ステップ!

ソリッドモデルとは

立体の形状をデータ再現する方式の1つです。中身の詰まった物体として表すため、体積計算や干渉計算を行うことができます。

形状の違う複数の面を接続して、シンプルな操作で複雑な形状の構造物モデルを作成。

ロフト

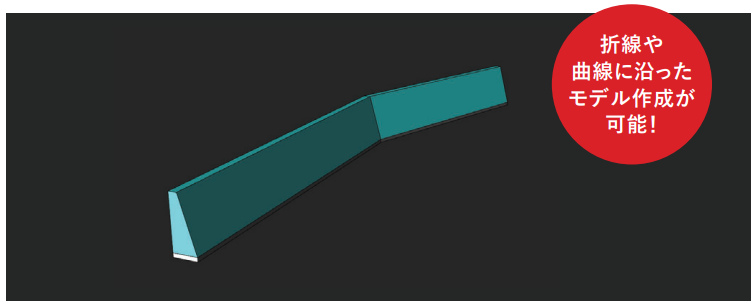

基準となる線や円弧をパスとして指定。パスに沿って任意の直径の円をスイープしてモデルを作成。

円スイープ

発注図面を活用し、正確かつスピーディな3Dモデル作成

P21・SFC・DXF・DWG 対応

小構造物図や断面図などの発注図面を利用して、スピーディで確実な構造物モデル作成をアシストします。

図面から3Dモデルができあがる!

テスクチャの添付でよりリアルなビジュアルに!

モデル作成を効率的にアシスト

ガイド線

モデル作成時に、補助線を作図できるガイド線機能を搭載。
描画したガイド線はモデルツリーに格納されるので、表示・非表示も容易に切り替えできます。

ガイド機能

  • 軸方向線
  • 勾配線
  • 2Dオフセット線
  • 2D垂線
  • 3Dオフセット線
  • 3D垂線

面抽出

既存の3Dモデルから面を抽出し、新たな3Dモデルの作成に活用できます。

モデル演算機能で、ソリッドの切り抜きや分割も簡単にモデリング

複数のソリッドモデルの「合成」「分割」「抽出」「切抜」を行うことができるモデル演算機能を搭載。
重なり箇所を抽出したり、切り抜きしたりと、演算機能で多様な形状を再現できます。

合成

別々に作成した各パーツの複数のモデルを1つのモデルに合成することができます。

分割

構造物モデルを後から分割できます。例えばコンクリート構造物の最終形状から、ロット割を再現することも可能です。

抽出

重なり合った複数モデルの重なり箇所を取り出すことができます。

切抜

重なり合った複数モデルの重なり箇所を切り抜くことができます。

多彩なファイル出力に対応

HTML、IFC、OBJ、3DPDF、DXF/DWG、STLへのファイル出力に対応。
発注者をはじめ工事関係者間へのデータ受け渡しや、情報共有をアシストします。

HTMLファイルならソフトが無くてもブラウザでデータの閲覧が可能

出力ファイル形式
  • HTML
  • IFC
  • OBJ
  • 3DPDF
  • DXF/DWG
  • STL

※出力サンプル→KENTEM公式サイト

SiTE-NEXUS連携で統合モデルを実現

「SiTE-STRUCTURE」で作成した構造物モデルは、現況点群データや線形モデルと共に、「SiTE-NEXUS」で統合モデルとして利用可能です。施工段階で発生するあらゆる施工情報を、一つのデータで管理することができます。

快測ナビとの連携で、構造物モデルを施工で活用

「SiTE-STRUCTURE」で作成した構造物モデルに現場の座標を与えて「快測ナビ」に出力することができます。
作成した3Dモデルを「快測ナビ Adv」に転送すれば、『3D構造物測設』『どこでもスライス』機能により、現場施工時に活用することができます。

ネット認証・製品仕様

ネット認証

「SiTE-STRUCTURE」の提供は、インターネット上で認証する「ネット認証」のみとなります。(追加ライセンスも同様)
※USBプロテクターによる「プロテクター認証」はできません。あらかじめご了承ください。

製品仕様

PC1台につき、1ライセンスとなります。操作時(起動・出力含む)は、ネット認証されている必要があります。認証されていない場合は、すべての作業(起動・操作・出力など)を行うことができません。
