快測Scan

スキャンするだけで3次元測量できる多点計測技術アプリ

点群計測は、モバイル端末の時代へ

LiDAR 搭載のiPad Pro を使用し、いつでも・誰でも・手軽に、点群データを取得。

QRコードを利用した標定点自動認識で、スキャンデータを公共座標化します。

LiDAR 搭載の

iPad Proで

手軽に３次元測量

「快測Scan」は、LiDAR搭載のiPad Pro を使用し、短時間で点群が取得できる3次元測量アプリです。

点群を取得したい対象物をスキャンすれば、実物画像に重ねてスキャン結果の点群が表示されます。

国土交通省『３次元計測技術を用いた出来形管理要領（案）』に準拠しているので、公共工事の小規模土工などで出来形計測が手軽に行えます。

国土交通省３次元計測技術を用いた出来形管理要領（案）対応

自動で公共座標へ変換！

QRコードのマーカーを利用し、標定点・検証点の中心を自動認識
QRコードの中心にある公共座標は「快測ナビ Adv」を使い、トータルステーションで計測

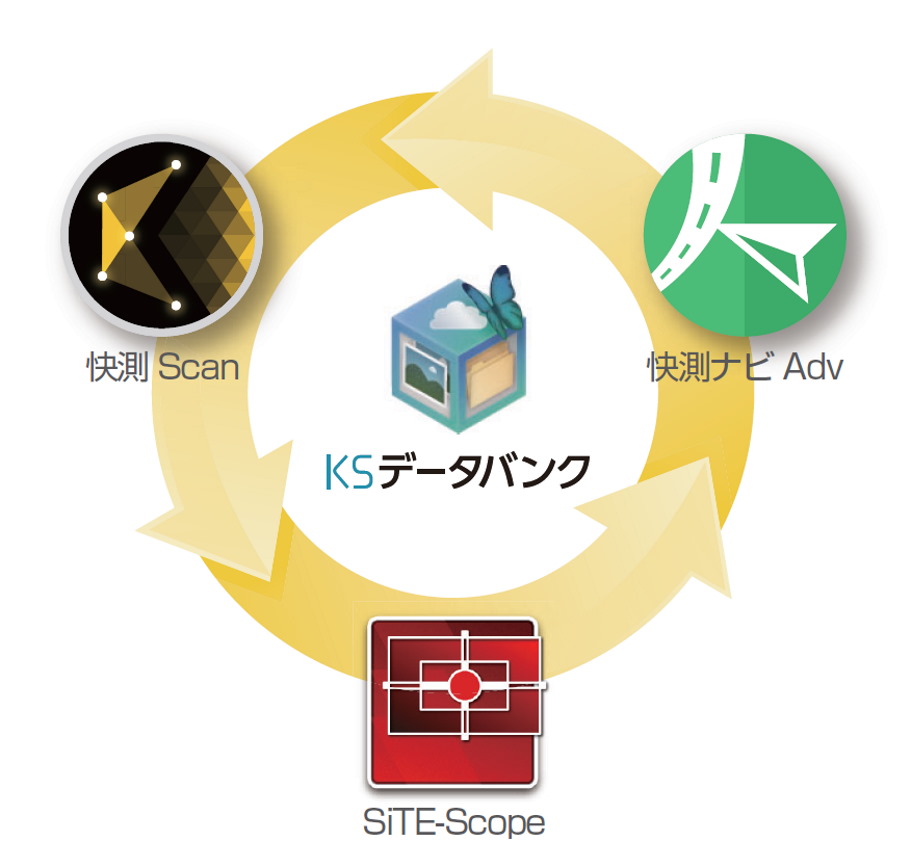

「快測Scan」で計測した点群と、「快測ナビ Adv」で記録した標定点・検証点は、KENTEM のクラウドサービス「KSデータバンク」へアップロード
KENTEM の点群処理ソフトウェア「SiTE-Scope」にて、「KSデータバンク」からの取り込み時に公共座標に自動変換
変換後の検証点のXYZの較差も自動で表示
QRコードの設置には現場のハードな環境でも使いやすい「快測ScanメタルQRセット（オプション）」

作業フロー

QRコード観測

※2

標定点・検証点ファイル

KSデータバンク※1

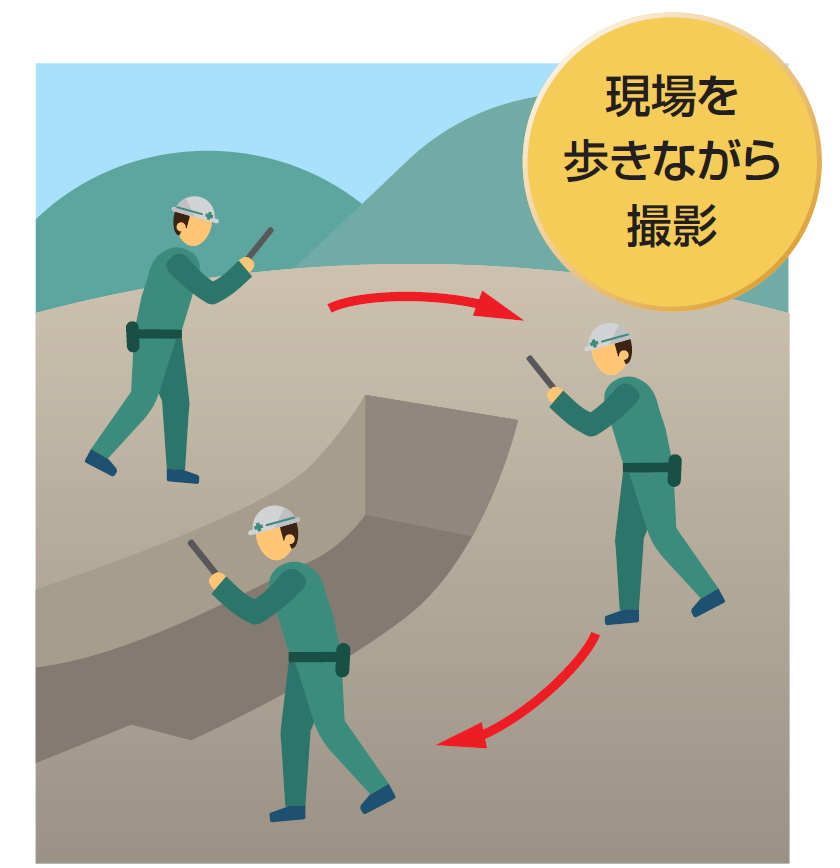

現場をスキャン
+
QRコードの画像認識

点群データ
　

KSデータバンク※1

点群データ取り込み

※2

標定点・検証点ファイル
点群データ

KSデータバンク※1

※1: ご利用には「KSデータバンク」のご契約が必須となります。
※2: ご利用には「快測ナビ Adv」、「SiTE-Scope」のご契約が必要となります。

ポイント

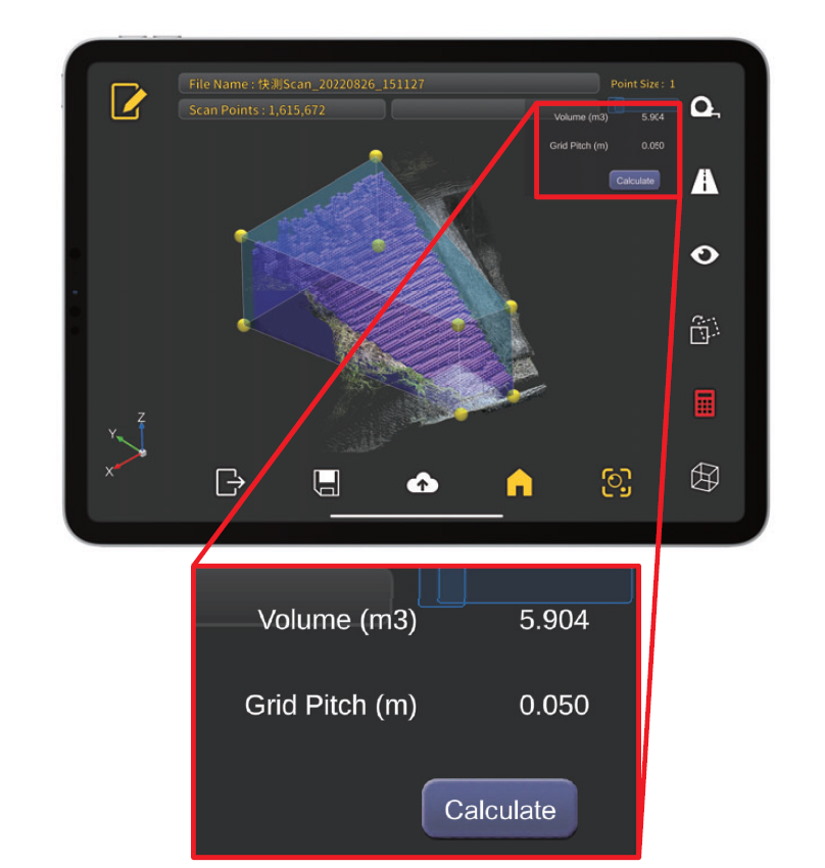

多彩な体積計算

国土交通省「土木工事数量算出要領(案)」で認められている点高法に対応しています。盛土だけでなく掘削についての土量計算も容易に行えます。

俯瞰図マップで一目瞭然

真上から見下ろしたミニマップで、どこまでスキャンしたか確認しながら計測できます。軌跡も表示されるので、重複を避けて計測でき、精度が高い点群取得をアシストします。

計測してすぐに精度確認

計測したデータの検証点での座標較差を現場で確認できます。座標変換を行い、すぐに変換レポートを確認可能。重要な精度確認を現場で行えることで、安心して点群成果を得ることができます。

その他の機能

断面ビューで点群の状況把握

計測した点群をスライスし、断面ビューを確認できます。断面ビューにすることで、点群の重なりや高さ・厚さなど、より確認しやすくなります。

2D・３D面積を同時計算

指定した領域内の面積計算にて、『高さを無視した2D面積』『高さを加味した3D面積』が確認できます。現場で計測後、すぐに概算面積を把握できます。

地形の起伏を見える化

点群の標高に応じた段彩色で表示することで、高さや地形の変化を色味で判断できます。段彩色の上限値・下限値の数値は、変更可能です。

価格

年額（1ライセンス）

264,000円（税込）

または

月額（1ライセンス）

33,000円（税込）

(利用条件あり)

※「快測Scan」のご利用には、別途「KSデータバンク」のご契約が必須です。

オプション

快測Scan メタルQRセット

現場にQRコードを簡単に設置できるQRプレートと設置治具のセット。
風の影響を受けず、現場のハードな環境でも使いやすいメタル製です。

1セット10枚組

メタルQRプレート / 10 枚
メタルQRプレート設置治具 / 10 枚

価格

１セット10 枚組

55,000円
（税込）
